Descripción
- Aplicación: Sumergible
- Componente principal: Bomba electromagnética
- Estructura: Bomba de tornillo
- Número de modelo: 3SPST2.3/120-D72/1000
- Potencia: Eléctrico
- Estándar: Estándar
- Presión: presión alta
- Nombre de la marca: TOPMONKING
- Uso: Agua
- Combustible: solar panel
- Origen: CHINA
- Max.flow rate: 2.3m3/hour
- Power: 1000w
- Max.head: 120m
- Voltage: 72v
- Outlet: 0.75"
- Theory: DC brushless
- Pump size: 3 inch
- Field: farm irrigation,house apply
- Controller: MPPT
- Warranty: 3 years
72v 1000W pozo de alta presión granja Riego Jardín bomba de agua solar sumergible energía bomba caliente 3SPST2.3/120-D72/1000
Sugerir Montaje del panel solar: 6 piezas 36V 280W-455W, 3 en serie X 2 en paralelo
Atención:
1. El precio cotizado incluye: bomba + controlador MPPT + Accesorios,SIN PANELES SOLARES;
2. Si es necesario un panel solar, por favor, háganoslo saber, le cotizaremos en consecuencia (pero sugerimos comprar paneles fotovoltaicos localmente para ahorrar mucho.Costo de mensajería, además, los paneles solares de gran tamaño son muy frágiles durante la entrega urgente)
3. Accesorios gratuitos que incluyen:
A. Bomba con cable de 3 metros B. Controlador de bomba
C. piezas de repuesto: 1 tornillo de acero inoxidable D. Conector de cable
E. Sensor de nivel de agua
SERIE BOMBA DE AGUA TORNILLO SOLAR
|
Modelo |
Voltaje de matriz solar (V) |
Energía solar (W) |
Flujo máximo (M3/H) |
Cabezal máx. (M) |
Salida (IN) |
Controlador con función MPPT |
Diámetro exterior (MM) |
Peso(KG) |
Enlace |
|
3SPST1.0/30-D24/80 |
36 |
110 |
1 |
30 |
0,75» |
Sí |
76*460 |
7 |
|
|
3SPST1.3/50-D24/140 |
36 |
180 |
1,3 |
50 |
0,75» |
Sí |
76*460 |
7,2 |
|
|
3SPST1.5/80-D24/210 |
36 |
280 |
1,5 |
80 |
0,75» |
Sí |
76*460 |
7,5 |
|
|
3SPST1.5/95-D24/270 |
36 |
360 |
1,5 |
95 |
0,75» |
Sí |
76*460 |
8. |
|
|
3SPST1.5/115-D36/500 |
54 |
660 |
1,5 |
115 |
0,75» |
Sí |
76*460 |
9 |
|
|
3SPST2.3/80-D48/750 |
72 |
960 |
2,3 |
80 |
0,75» |
Sí |
76*460 |
9 |
|
|
3SPST2.3/120-D72/1000 |
108 |
1320 |
2,3 |
120 |
0,75» |
Sí |
76*460 |
9,5 |
|
|
3SPST2.3/140-D72/1300 |
108 |
1680 |
2,3 |
140 |
0,75» |
Sí |
76*460 |
9,5 |
Juego completo
Curva de rendimiento

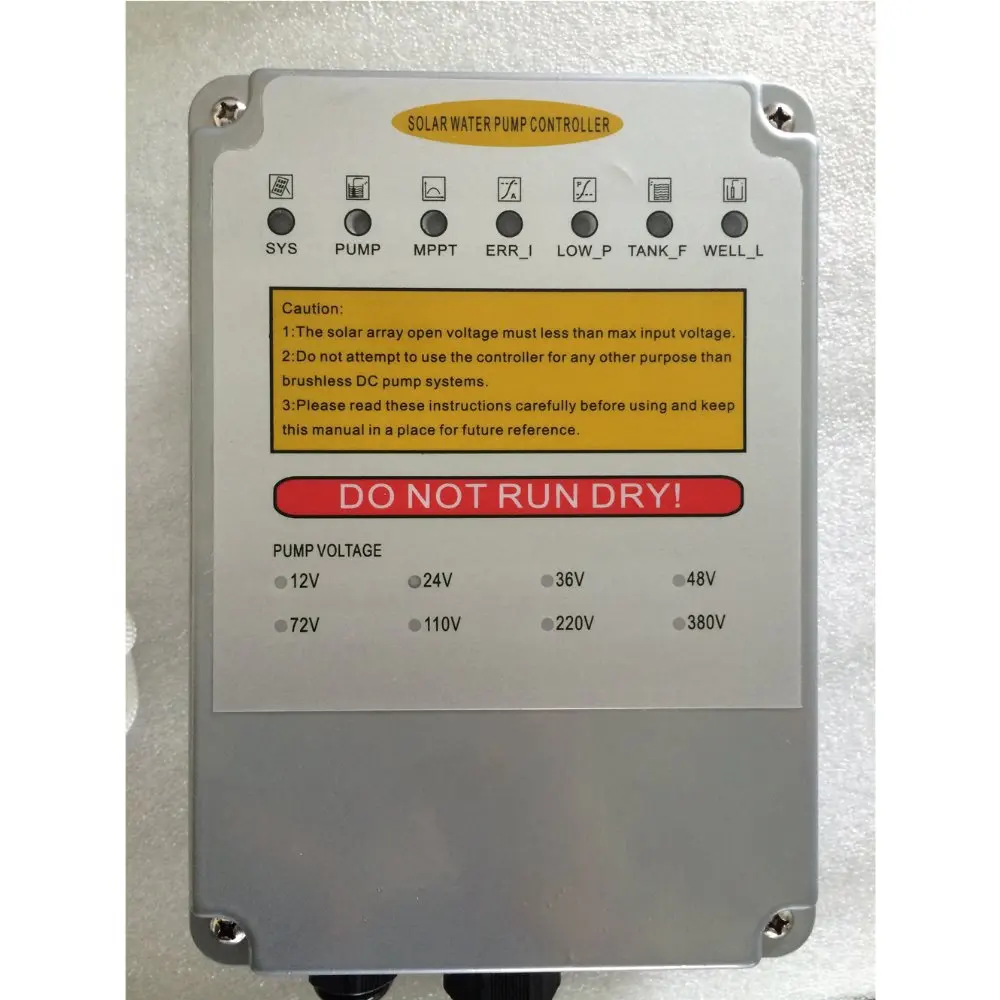

Controlador MPPT
Descripciones
1. IDENTIFICACIÓN DEL MODELO
(1) Selección del panel solar del sistema de bombeo
Si no ha comprado un sistema completo de su proveedor, las siguientes fórmulas serán útiles. Su proveedor de bombas será
Podemos ayudarle con la selección de paneles.
A. Selección de panel solar fotovoltaico (panel solar)
Potencia de los paneles fotovoltaicos (vatios) = potencia nominal de la bomba (vatios) x( 1. 3 ~ 1,6)
Voltaje del panel solar = voltaje nominal de la bomba (voltios) x 1,5
El controlador ya estará emparejado con la bomba por su proveedor
Por ejemplo, una bomba de 300 vatios necesita un mínimo de 390 vatios de paneles fotovoltaicos para accionarla (300 W x 1,3 = 390 W).
B. Es posible que necesite combinaciones de paneles, especialmente para las bombas más grandes. Durante la conexión de los paneles solares, debe obtener el
Paneles solares en serie para alcanzar el voltaje nominal de la bomba, luego en paralelo para alcanzar la corriente nominal de la bomba
Paneles en paralelo, la corriente y la potencia de los paneles
Paneles en serie doblemente el voltaje y la potencia de los paneles
Por ejemplo, de 12 2 paneles V/ 100 W en paralelo → Sistema de 12 V/200W.
2x12V/ 100 W paneles en serie → 24V/200W sistema
2. INSTALACIÓN
(1) Función DE LA CAJA controladora de la bomba solar
Protección de bajo voltaje (es automática)
Protección contra sobretensión (es automática)
A. Protección contra sobrecorriente (es automática)
B. Protección para bajo nivel de agua en pozo (WC, sensores WH)
C. Protección completo del agua en el tanque para el nivel (sensores TC,TH)
D. La velocidad de funcionamiento del motor Controlar (regulador de velocidad)
E. Retraso para la función de funcionamiento de reinicio (el regulador del temporizador debe establecer un período de tiempo de descanso después de que la bomba deje de funcionar desde bajo)
Protección de nivel de agua en pozo)
F. Función MPPT. (Seguimiento del punto de máxima potencia)
(2) Cableado de la caja del controlador
Antes de comenzar a cablear la caja de control, cambieDebe serEn la posición apagada.
Conecte la bomba y los paneles a la caja de control según el diagrama de cableado a continuación. Tanto la bomba como el controlador están etiquetados con «U», «V» y «W».
Asegúrese de estar conectado correspondientemente y no tocarse entre sí.
Fábrica
Aplicación
Si no sabe cómo elegir el modelo, por favor, díganos a continuación, lo elegiré por usted.
1. ¿Cuáles son sus requisitos para el caudal de la bomba? Eso significa cuántos metros cúbicos de agua necesita por hora.
2. ¿Cuáles son sus requisitos para H1 =? ¿H2 =? ¿H3 =? ¿H4 =?
Por favor, déjenos un mensaje si tiene alguna pregunta, responderemos lo antes posible. ¡Gracias!
